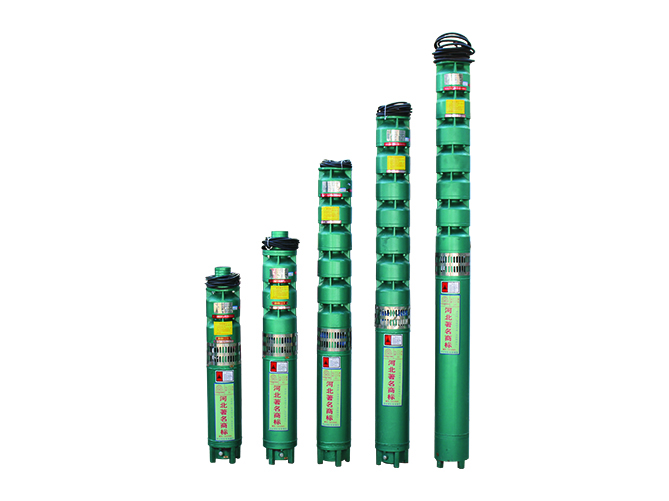

河北深井潜水泵常用的三种启动和控制电路介绍
提供者： 来源：保定水泵厂,污水排污泵厂家,潜水泵厂家,保定银虹泵业官方网站 时间：2020-08-08
深井潜水泵电动机常用的控制保护及启动线路如下。
(1)深井潜水泵采用星三角形启动的控制保护线路
启动时，合上电源开关，接通电源，信号灯HLG亮。按下启动按钮S.，接触器KM通电并使接触器K2和时间继电器K3通电，接触器K2的主接点将深井泵电动机定子绕组接成星形，电动机开始降压启动，启动信号灯HLY同时亮;当时间继电器延时结束，断开接触器K2线圈，同时使接触器Ki通电，这时，接触器K2的主接点先断开，接着接触器K1的主接点闭合，使井用潜水电动机定子绕组 转接成三角形接法下的正常运转，信号灯HLY、HLG灭，运行信号灯HLR亮。
深井潜水泵电机运行中出现过载等故障时，控制开关FR闭合，通过中间继电器K断开控制电源，使接触器KM及Ki断电、断开主电源，电动机停止运行，同时运行信号灯HLR灭，电铃HA响，信号灯HLY、HLG亮。
星形一三角形启动的控制保护装置控制方便、成本较低，适用于三角形接法、功率较大、采用双电缆引出的井用潜水电动机。
(2)深井潜水泵采用自耦变压器降压启动的控制保护线路
启动时，合上电源开关，接通电源，按下启动按钮，接触器3KM通电，它的接点将自耦变压器接成星形，并使接触器2KM和时间继电器K通电，电动机开始降压启动，启动信号灯2HL亮;当时间继电器延时结束，通过中间继电器2KB断开接触器3KM和2KM，同时使接触器1KM通电，电动机转为额定电压下的正常运转，此时启动信号灯2HL灭，运行信号灯1HL亮。
对深井潜水泵电动机，当保压装置内的油量消耗殆尽时，贫油保护的信号触头动作，发出贫油信号，通过中间继电器1KB断开接触器，从而切断电源使充油式电动机停止工作，此时，信号灯3HL亮。
采用自耦变压器降压启动的控制保护线路适用于任何接法的深井泵电动机，使用很广泛。
(3)深井潜水泵电动机常用的控制保护装置
适用于充油式井用潜水电动机，具有贫油信号动作回路的常用控制保护装置有GKD型以及XKD型、XKQ型等。适用于充水式或干式深井泵电机，并具有水位自动控制功能的常用控制保护装置有JBXQ型等。
(1)深井潜水泵采用星三角形启动的控制保护线路
启动时，合上电源开关，接通电源，信号灯HLG亮。按下启动按钮S.，接触器KM通电并使接触器K2和时间继电器K3通电，接触器K2的主接点将深井泵电动机定子绕组接成星形，电动机开始降压启动，启动信号灯HLY同时亮;当时间继电器延时结束，断开接触器K2线圈，同时使接触器Ki通电，这时，接触器K2的主接点先断开，接着接触器K1的主接点闭合，使井用潜水电动机定子绕组 转接成三角形接法下的正常运转，信号灯HLY、HLG灭，运行信号灯HLR亮。
深井潜水泵电机运行中出现过载等故障时，控制开关FR闭合，通过中间继电器K断开控制电源，使接触器KM及Ki断电、断开主电源，电动机停止运行，同时运行信号灯HLR灭，电铃HA响，信号灯HLY、HLG亮。
星形一三角形启动的控制保护装置控制方便、成本较低，适用于三角形接法、功率较大、采用双电缆引出的井用潜水电动机。
(2)深井潜水泵采用自耦变压器降压启动的控制保护线路
启动时，合上电源开关，接通电源，按下启动按钮，接触器3KM通电，它的接点将自耦变压器接成星形，并使接触器2KM和时间继电器K通电，电动机开始降压启动，启动信号灯2HL亮;当时间继电器延时结束，通过中间继电器2KB断开接触器3KM和2KM，同时使接触器1KM通电，电动机转为额定电压下的正常运转，此时启动信号灯2HL灭，运行信号灯1HL亮。
对深井潜水泵电动机，当保压装置内的油量消耗殆尽时，贫油保护的信号触头动作，发出贫油信号，通过中间继电器1KB断开接触器，从而切断电源使充油式电动机停止工作，此时，信号灯3HL亮。
采用自耦变压器降压启动的控制保护线路适用于任何接法的深井泵电动机，使用很广泛。
(3)深井潜水泵电动机常用的控制保护装置
适用于充油式井用潜水电动机，具有贫油信号动作回路的常用控制保护装置有GKD型以及XKD型、XKQ型等。适用于充水式或干式深井泵电机，并具有水位自动控制功能的常用控制保护装置有JBXQ型等。
